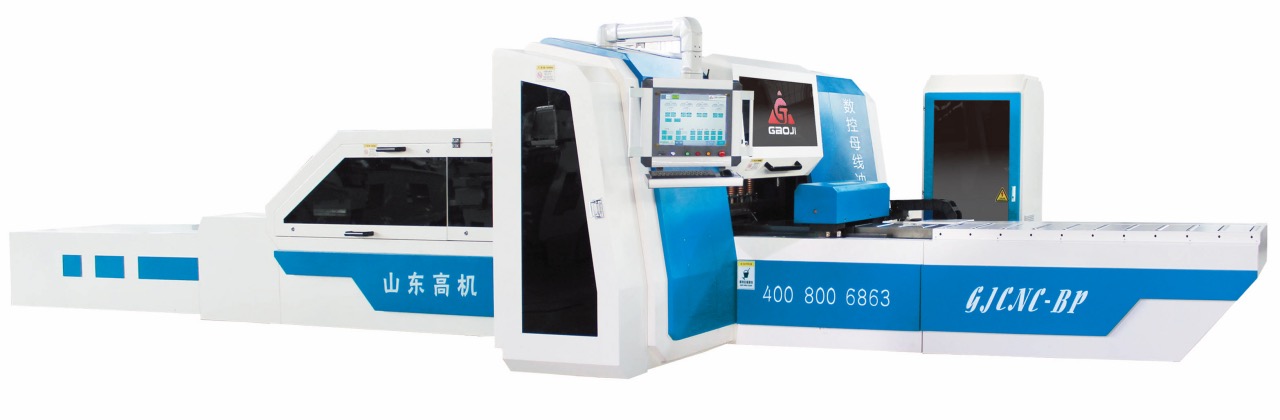

數控母線沖剪機 CJCNC-BP-60
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
一、主要性能特點

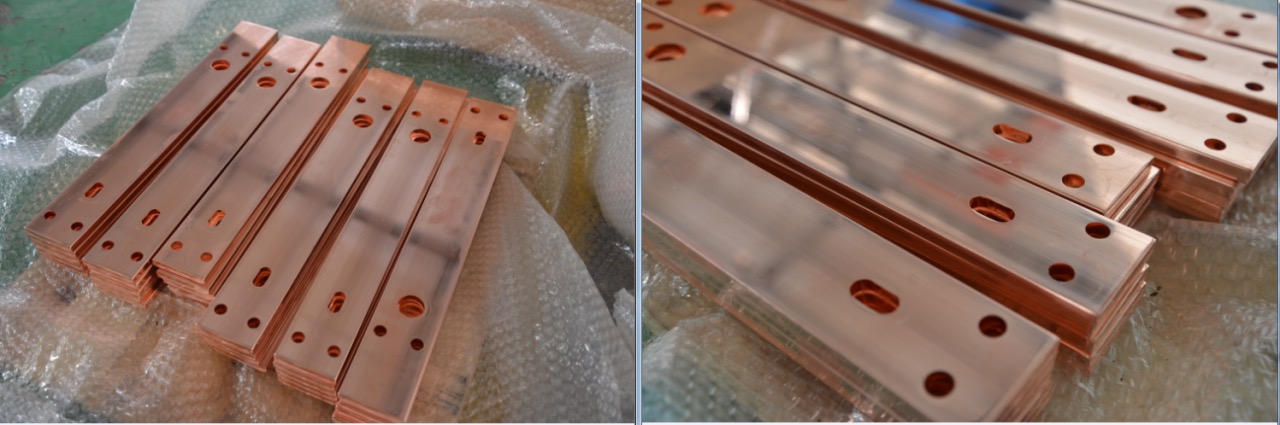

1）沖剪機用于厚度≤15mm，寬度≤200mm，長度≤6000mm母排的倒角、開槽、沖孔、切角、壓花、切邊、切斷等工藝的加工。
2）孔距精度±0.2mm，定位精度±0.05mm，重復定位精度±0.03mm。
3）一次裝夾X軸最大行程2000mm，采用主副兩套夾鉗同時工作，減少對母排的質量要求，提高了加工精度;在加工過程中，實現自動裝夾母排，節省人工，提高加工效率和加工精度；在加工完成后使用不銹鋼拖料帶拖走工件，提高效率，保證加工件無磨損。

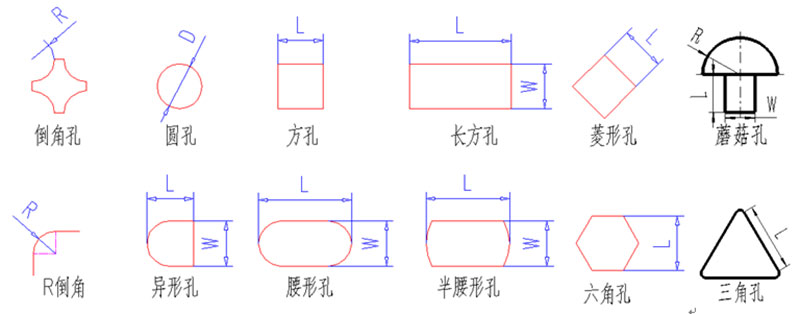

可加工的孔規格
|
序號 |
名稱 |
規格 |
單位 |
備注 |
|
1 |
倒角（R） |
R2、R4、R5、R6、R6.5、R8、R8.5、R10、R15、R30 |
mm |
用倒角孔加工 |
|
2 |
圓孔（D） |
D:4~38 |
|
|
|
3 |
方孔（L） |
L:3~27 |
0°、45° |
|
|
4 |
長方形（W×L） |
最小4×37.5，最大8×34.5 |
0°、90° |
|
|
5 |
腰形孔（W×L） |
7×11、9×13、13×17、17×21、21×26、 |
0°、90° |
|
|
6 |
菱形孔（L） |
L:4~27 |
0° |
|
|
7 |
六角孔（L） |
9、11、13、15、17、19、21 |
0° |
|
|
8 |
半腰形孔（W×L） |
7×11、9×13、13×17、17×21、21×26 |
0°、90° |
|
|
9 |
異形孔（W×L） |
13×26 |
0°、180° |
|
|
10 |
蘑菇孔 |
可定制 |
|
|
|
11 |
三角孔 |
可定制 |
|
|
|
12 |
商標模具 |
可定制 |
設計不同的logo |
|
|
13 |
打點模具 |
可定制 |
一次定位打孔 |
4）沖、剪、壓花系統均為液壓式，沖孔頻率≤130HPM

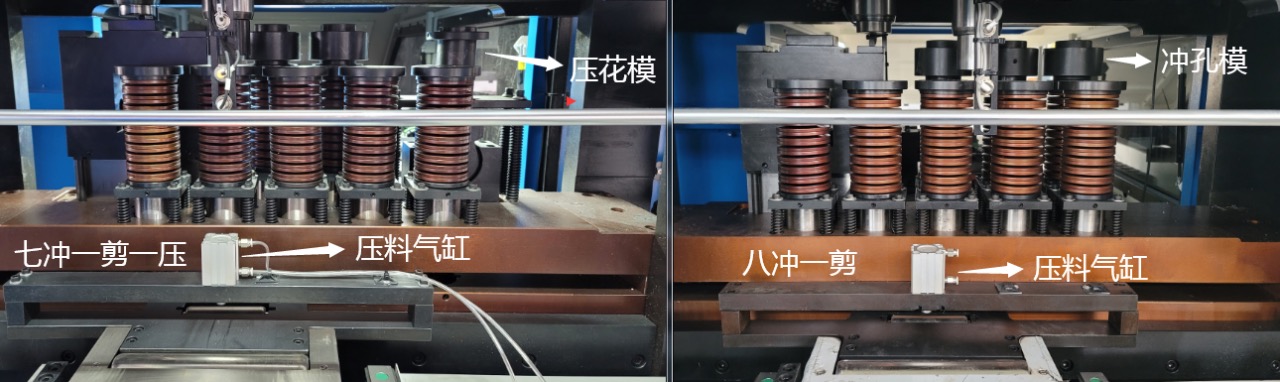

5) 模具庫具有九套模具工位（包括1個剪切模、1個壓花模、7個沖孔?；?個剪切模、8個沖孔模），采用整體剪刀，可一次完成母排的切斷，提高了加工精度、斷面的垂直度和加工效率；也可以換成無廢料的單剪剪刀專利號:ZL201320061149.1，國內第一個研發，具有專用的壓花模具，壓截面積大，增加銅排的接觸面積，提高加工效率；模具拆卸安裝簡單、安全可靠、便于換模，為在頻繁換模情況下高生產效率提供可靠保證。所使用的模具能滿足精度與性能要求，模具沖擊次數≤5萬次。
6)該機器使用高精度滾珠絲杠與直線導軌，保證高精度，高效率。使用的元器件為國內外知名品牌，使用壽命長，保證質量。
7)使用的軟件為我公司開發的專用輔助設計軟件（GJ3DⅫ）,可聯網使用，實現編程自動化與加工的無縫鏈接。該軟件率先將三維圖形技術應用到母線排加工行業，此技術的先進性屬?lài)?guó)際一流。該軟件操作方便快捷，實現了零基礎操作，直觀立體的顯示銅排的加工形狀，能準確計算沖、剪、折工件的準確位置，自動生成機器代碼，減少人工編制代碼時間，淘汰了人工編寫代碼的落后方式。該軟件能演示沖、剪、折加工的全過程，防止由于手工輸入代碼錯誤造成的材料浪費。
8）該機型采用新型液壓系統，差壓系統和蓄能裝置，效率高、能耗低，其效率達到進口機型水平。
9）PLC（可編程控制器）支持各種通訊協議，開放數據接口，支持與MES（生產信息化管理系統）、WCS（倉儲控制系統）、西門子SCADA系統進行數據，且人機界面操作平臺便于操作。

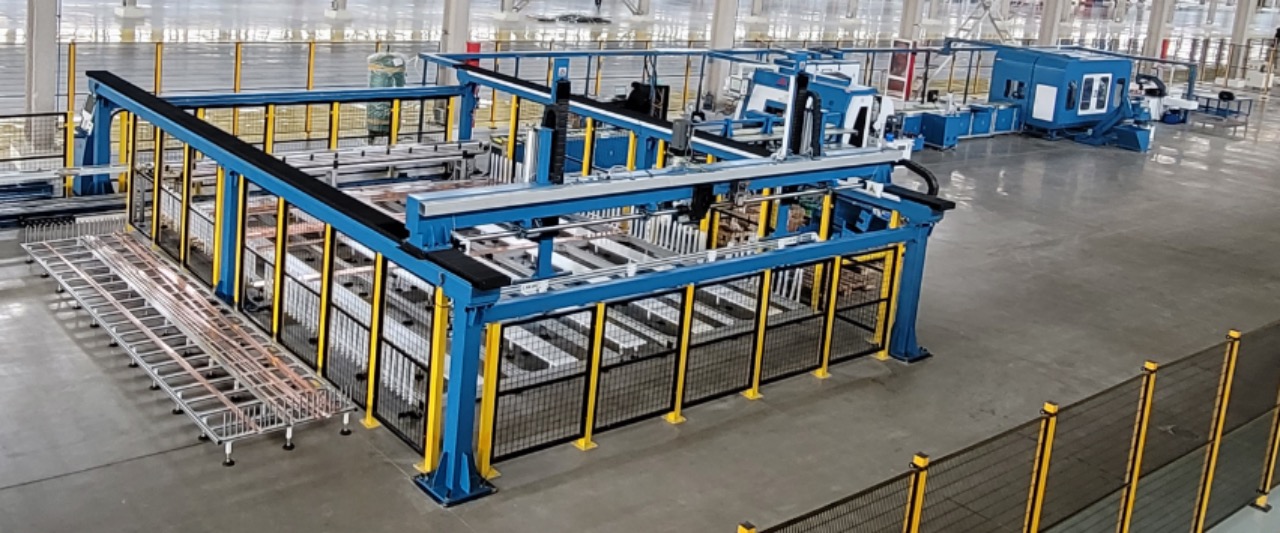

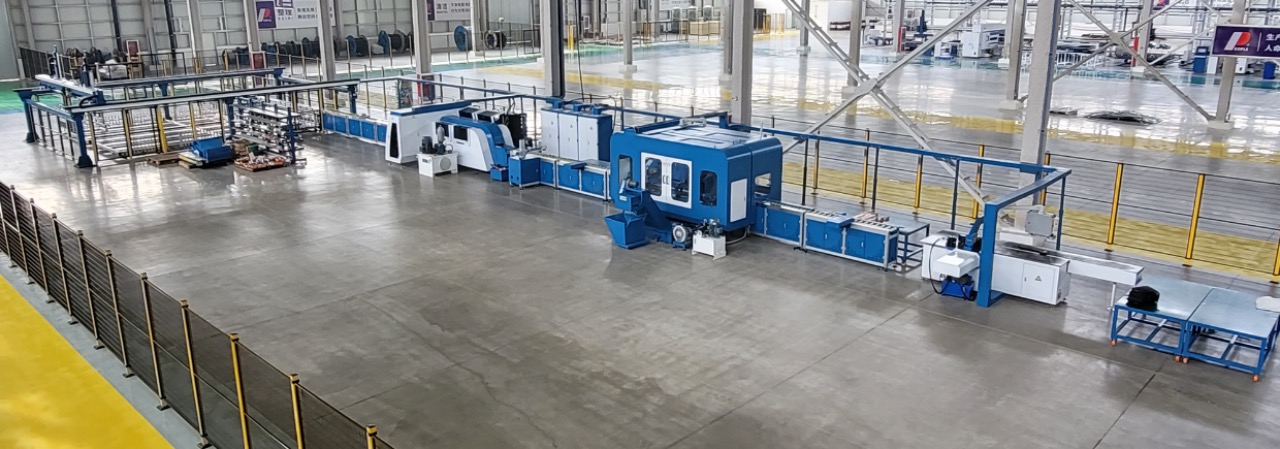

10) 該機器與自動化銅排庫、母線圓弧雙動力加工中心、激光打標機、全自動數控母線折彎?rùn)C(jī)配套使用，搭配銅排管理控制系統，支持通過MES（生產信息化管理系統）、WCS（倉儲控制系統）、ERP（企業資源計劃系統）、PLM（產品生命周期管理）鏈接到服務器，形成母線加工無人化工廠系統。
二、主要技術參數
|
名稱 |
單位 |
參數 |
||
|
公稱力 |
kN |
600 |
||
|
X軸定位最高速度 |
mm/min |
120000 |
||
|
X1軸最大行程 |
mm |
2000 |
||
|
X2軸最大行程 |
mm |
500 |
||
|
Y軸最大有效行程 |
mm |
530 |
||
|
Z軸最大行程 |
mm |
430 |
||
|
打擊缸行程 |
mm |
45 |
||
|
最高打擊頻率 |
HPM |
130 |
||
|
工作模位 |
7沖1剪1壓 |
8沖1剪 |
||
|
模 位 數 |
沖 孔 模 |
套 |
7 |
8 |
|
剪 切 模 |
套 |
1 |
1 |
|
|
壓 花 模 |
套 |
1 |
0 |
|
|
控 制 軸 數 |
根 |
6 |
||
|
孔距控制精度 |
mm/m |
±0.20 |
||
|
一次沖孔允許最大直徑 |
mm |
Φ35（銅排厚度12mm以下） |
||
|
最大壓截面積 |
mm2 |
160×60 |
||
|
最大允許板材（長×寬×厚） |
mm |
6000×200×15 |
||
|
電源總功率 |
kW |
24.42 |
||
|
主機外形尺寸：長×寬 |
mm |
5450×2960 |
||
|
總 重 量 |
4500 |
|||
三、GJ3D功能介紹

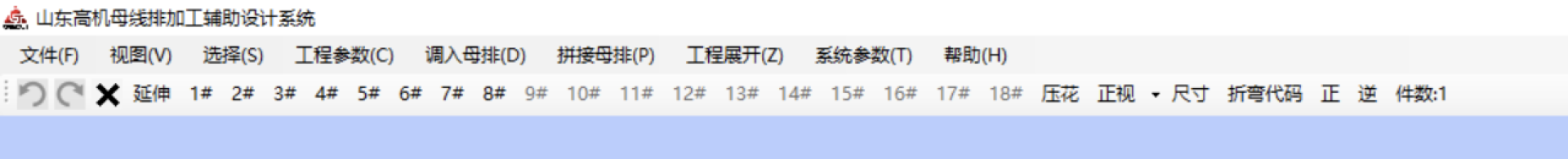

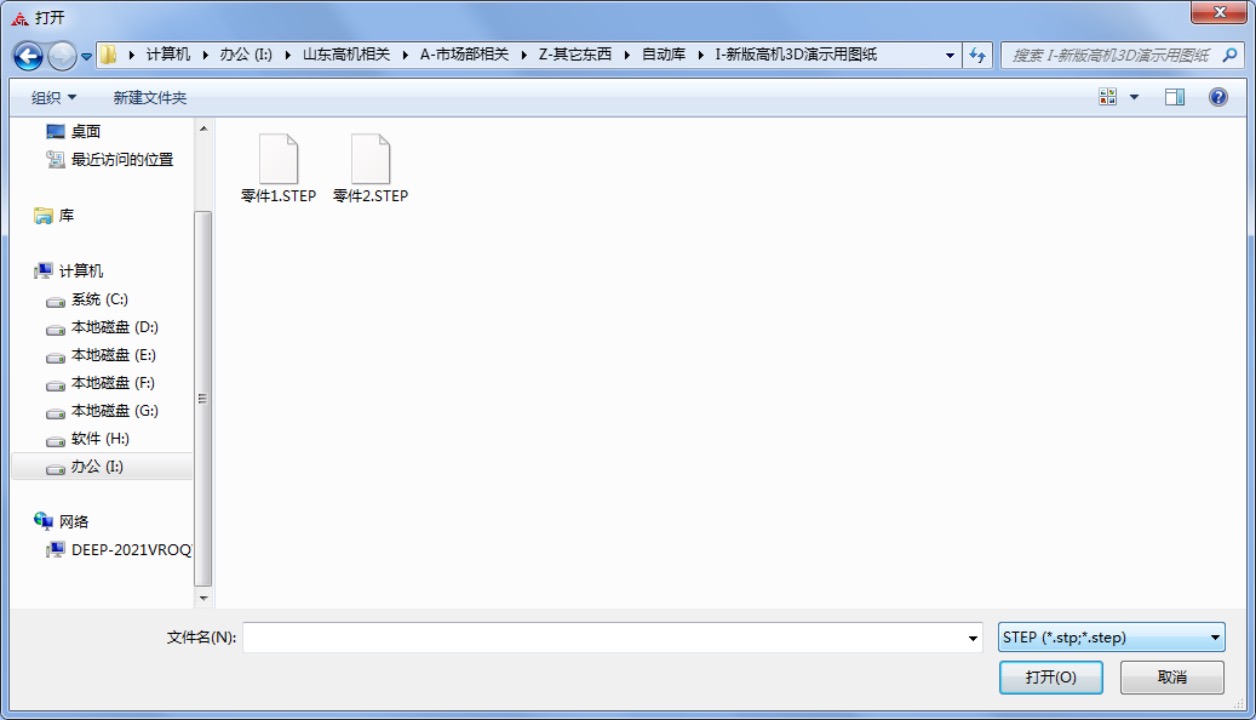

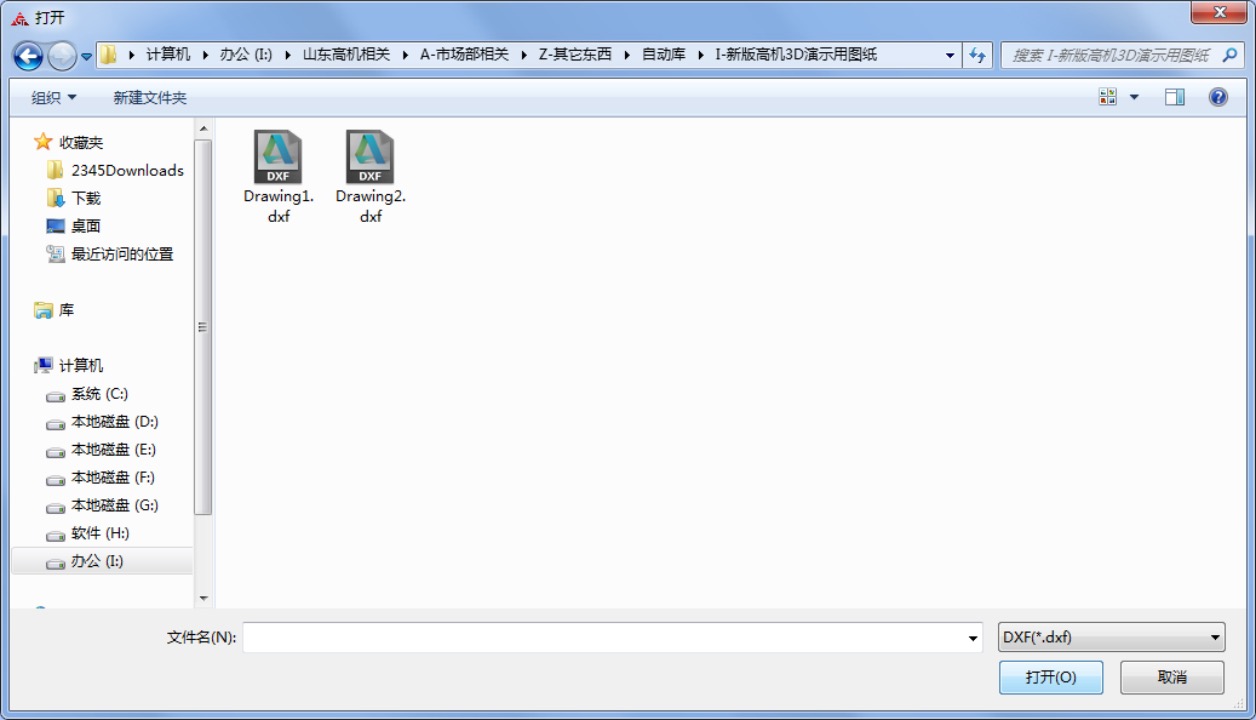

1）GJ3DⅫ軟件可導入三維step格式及二維dxf格式的圖紙文件，兼容solidworks、AUTOCAD等畫圖軟件。可以保存加工圖紙，下次加工直接從GJ3DⅫ軟件中打開即可。也可以直接導入需要加工的圖紙。
2）在軟件中創建新圖紙時，點擊文件“新建”，根據“工程參數”設置排寬和排厚，然后“延伸”自己需要的長度。此時得到一個三維實體銅排。操作簡單，提高工人工作的效率，大大減少在軟件中消耗的學習時間。

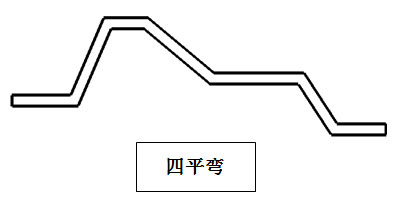

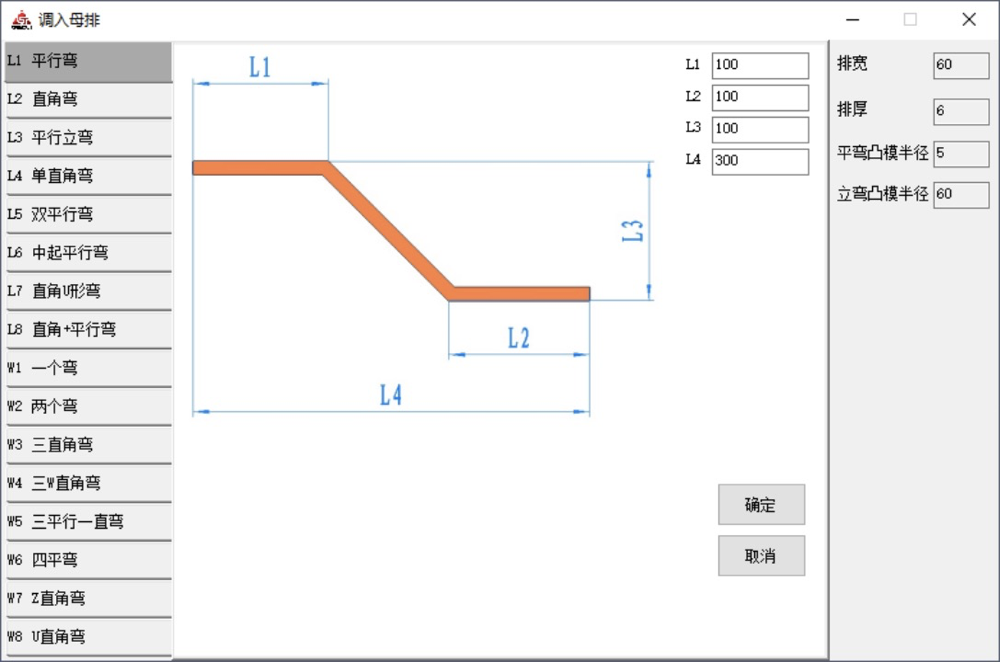

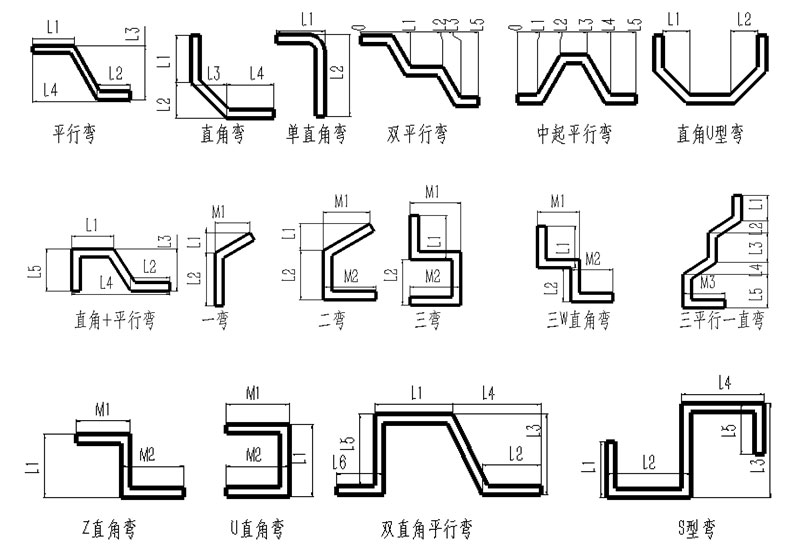

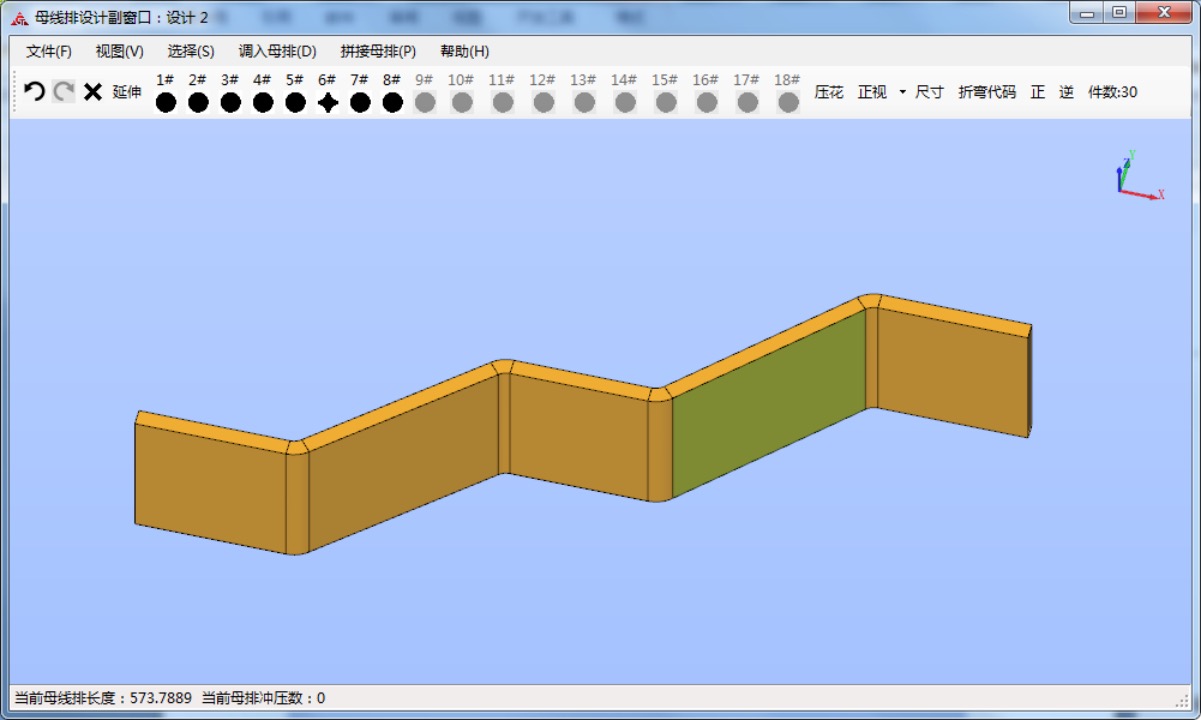

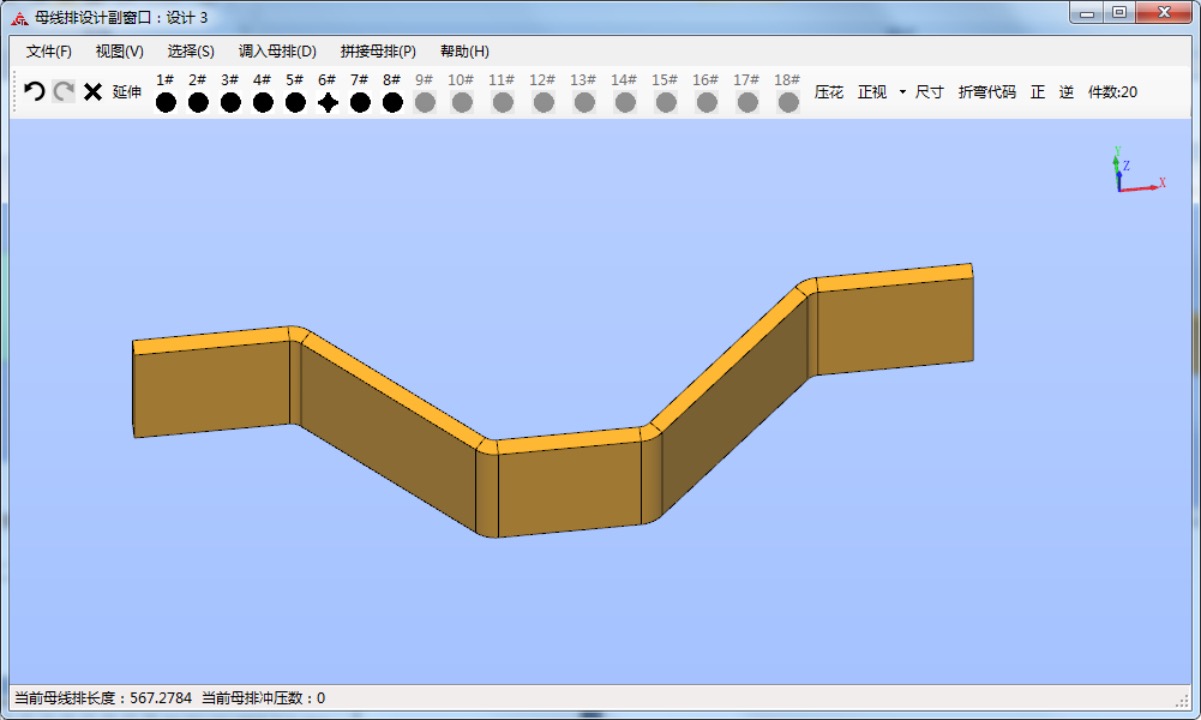

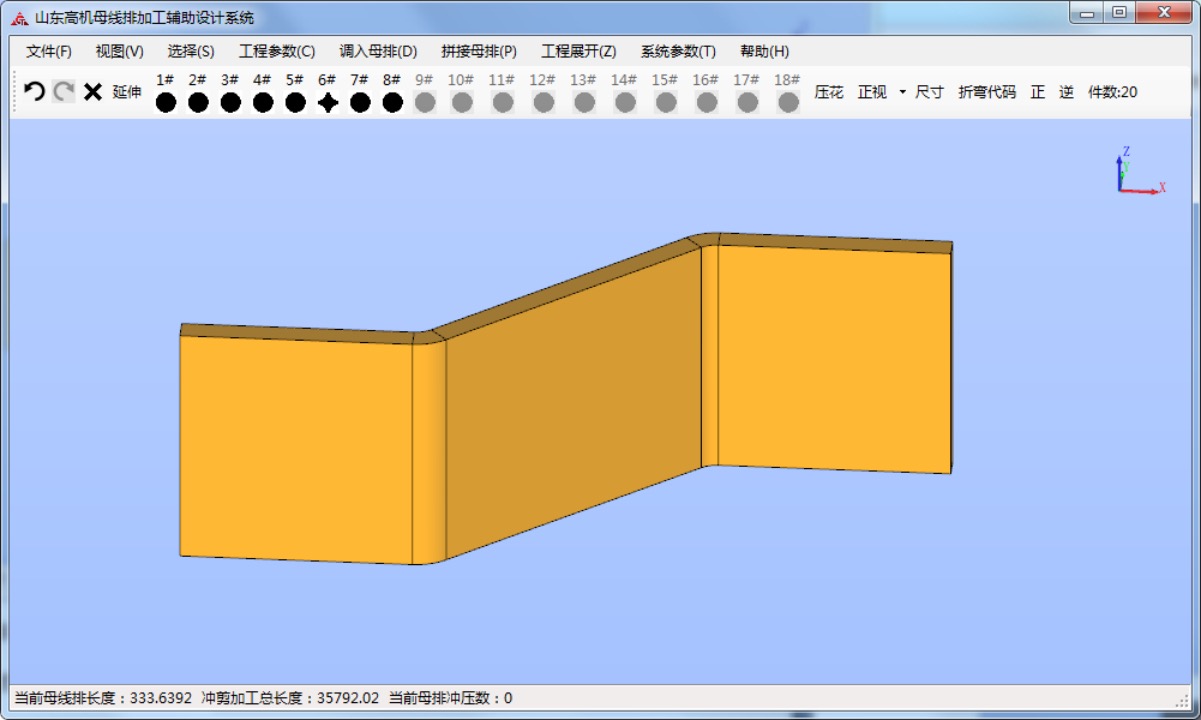

3）調入母排：軟件中自有折彎模型，直接調入模型文件，后期可以根據客戶需求增加模型庫。調入母排：平行彎、直角彎、平行立彎、單直角彎、雙平行彎、中起平行彎、直角U型彎、直角+平行彎、一個彎、兩個彎、三直角彎、三平行一直彎、四平彎、Z直角彎、U直角彎、雙直角平行彎、S型直角彎、雙直角彎+平行立彎、直角平行彎+平行立彎。

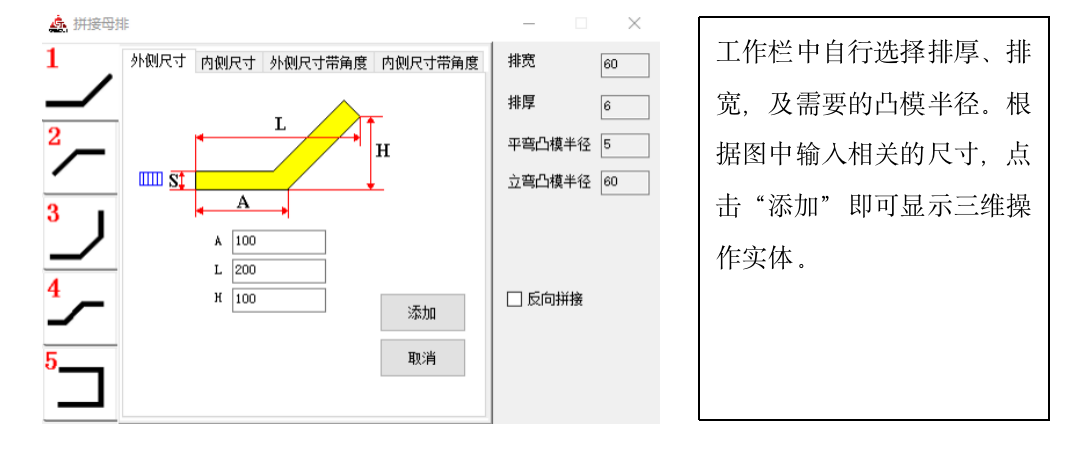

4）拼接母排：該功能有五種彎可以選擇，可以根據自己需要進行拼接。

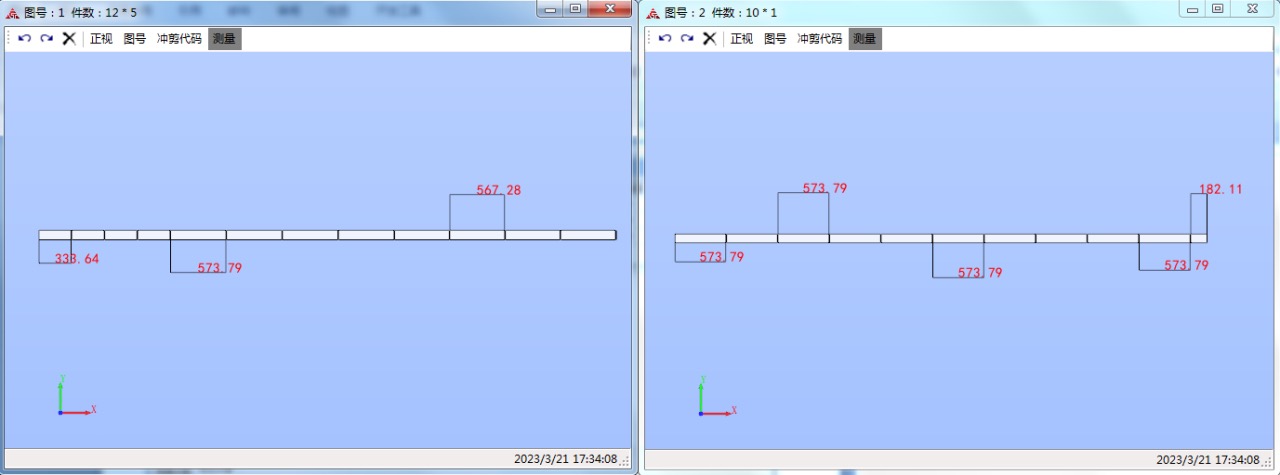

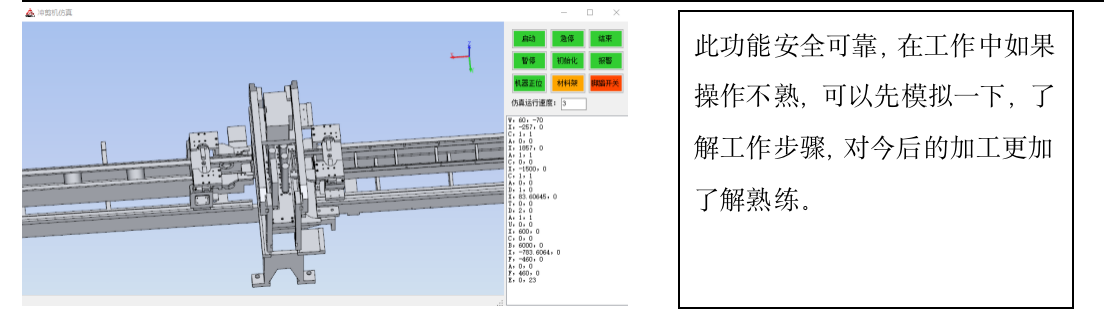

5）加工前的模擬：需要加工的圖紙完成后，點擊“工程展開”然后點擊上方的“沖剪代碼”出現一工作欄上方的“模擬”按鈕點開即可，如下圖

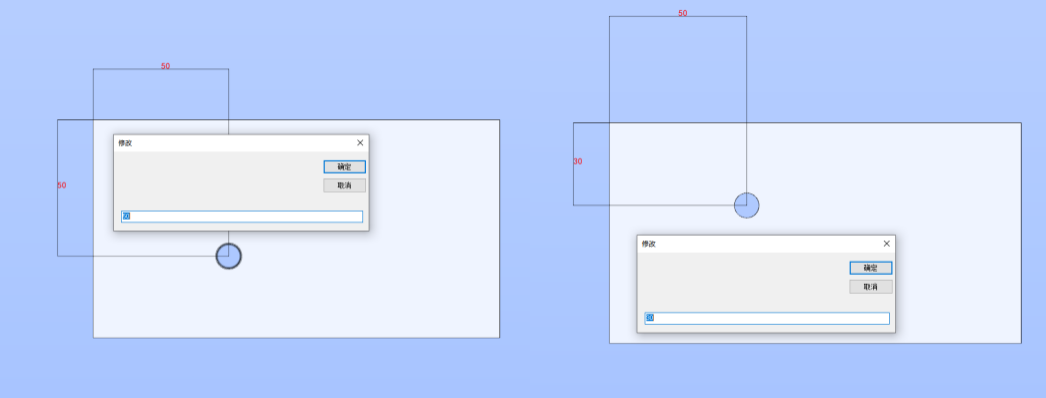

6）尺寸更改：在作圖過程中發現尺寸有誤，點擊尺寸按鈕給工件更改尺寸，按照這個更改的尺寸方法，根據客戶需求可以改變先前所有的尺寸數據。
在點擊尺寸按鈕的前提下，單機需要更改的尺寸，在尺寸框里面輸入數據，按“回車鍵”即可，方便快捷，充分體現了技術化和人性化。

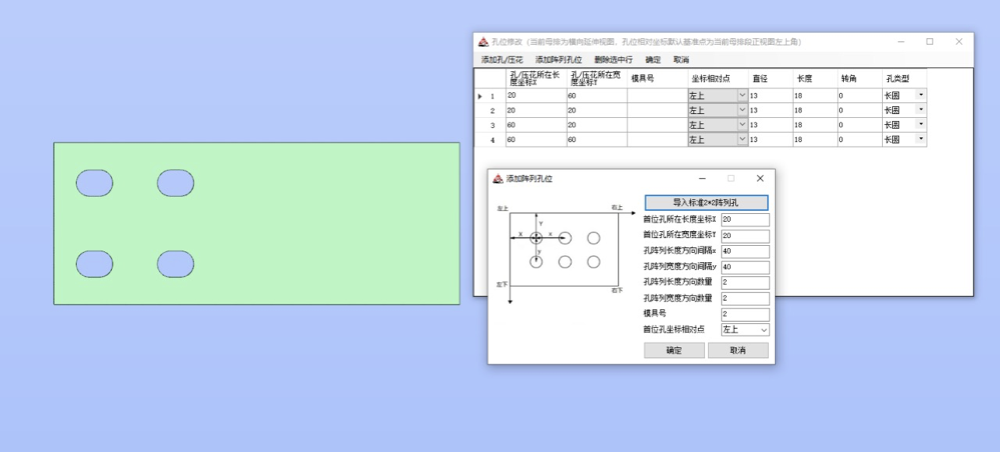

7）線性陣列：在做多個孔同等距的情況下，在孔位修改中選擇添加陣列孔，先定位第一個孔的位置，然后更改陣列孔的數據，生成多個線性陣列孔，或者導入標準陣列孔，生成標準孔位。此功能方便快捷，操作簡單，大幅度解決了畫圖繁瑣，降低了出錯率，提高工作效率。

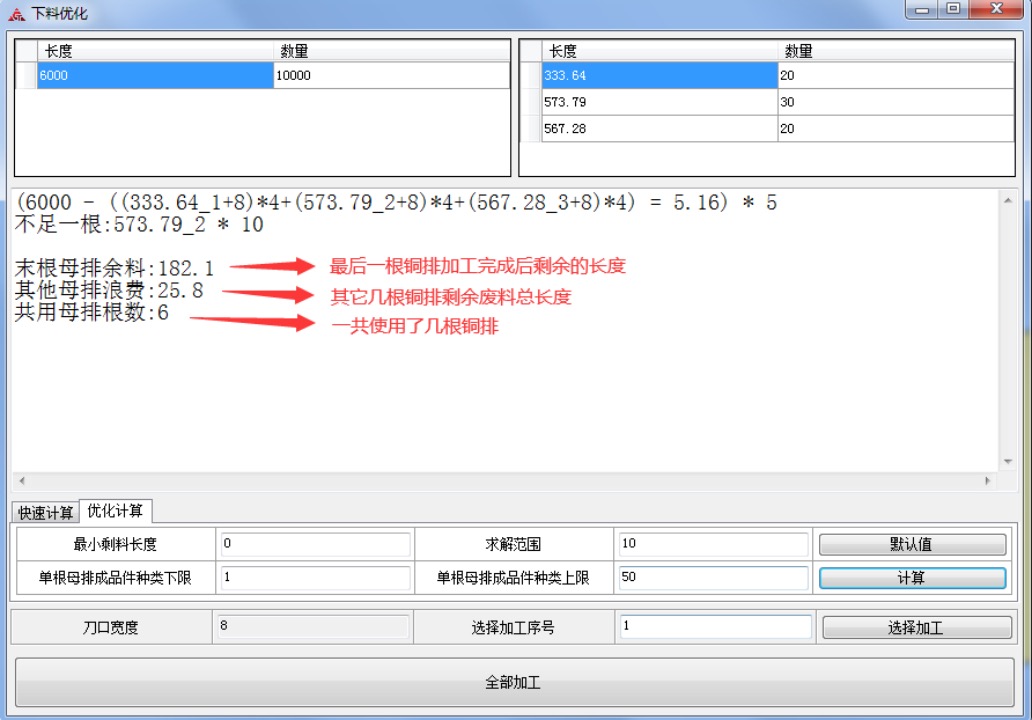

8）自動排布銅排（排產套料），可以在原材料上合理分配加工工件。多個文件合成一個工件，能最大化的節省材料，實現加工工件的最優化。
調入母排1:
調入母排2：
調入母排3：

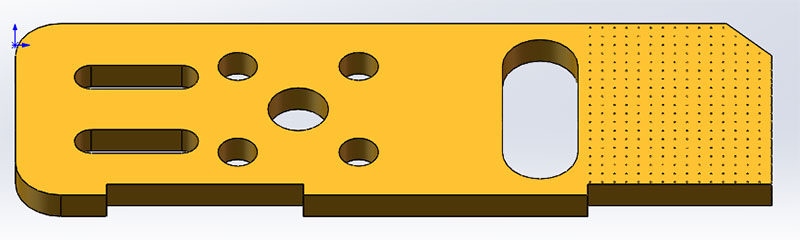

整體的工程展開：
這是代表上面三個母排的展開圖，此時軟件計算出最合適的切割距離以及最合適的加工排列方式，加工出來工件為折彎準備。
五、主要配套模具清單
模套： 個
沖孔模具：_____套（型號客戶自選）
剪切模具：1付
壓花模具：1付
