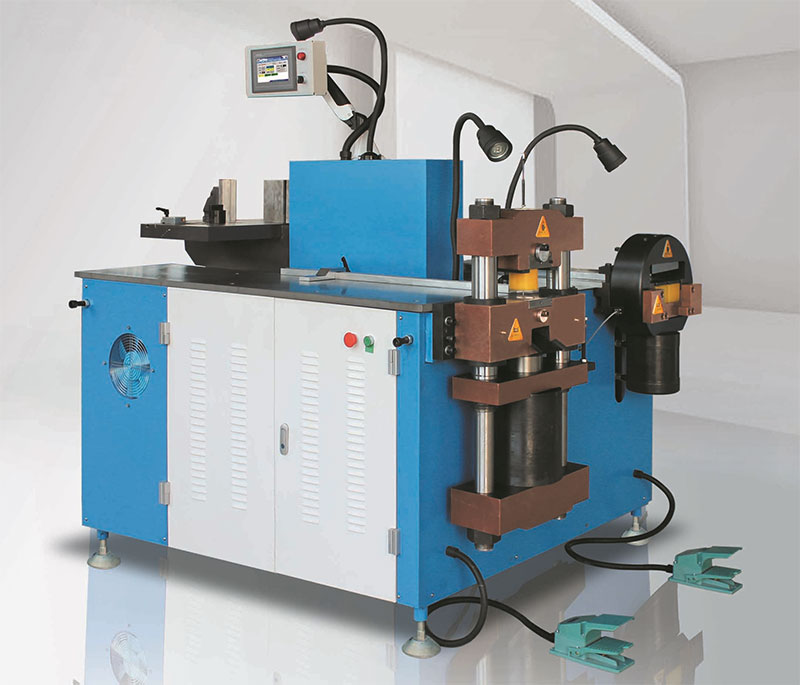

多功能母線加工機BM603-S-3（加工銅棒）
一、主要性能特點
多功能母線加工機是我公司自行研發的專利產品（專利號：CN200620086068.7），可加工不同規格的銅棒，工作時只需選用相應的加工工位，就能方便快捷地實現對銅棒進行剪切、沖孔（圓孔、長圓孔、方孔、異型孔）、折彎等加工操作。
與傳統的母線加工相比，該產品其優、特點如下：
|
沖孔單元 |
剪切單元 |
折彎單元 |
工作環境 |
加、放油系統 |
控制系統 |
|
沖孔單元立柱式框架，可方便更換多種型號的模具。 |
剪切單元采用圓形整體結構，其設計新穎獨特，受力合理，能有效證長期使用不變形 |
折彎單元采用整體結構，角度數控方式，操作簡便、精度高 |
本機采用雙層工作臺設計方案，真正做到三工位同時工作，互不影響 |
本機配帶自動加、放油系統，操作簡單方便 |
PLC控制，穩定可靠 |
各部分介紹

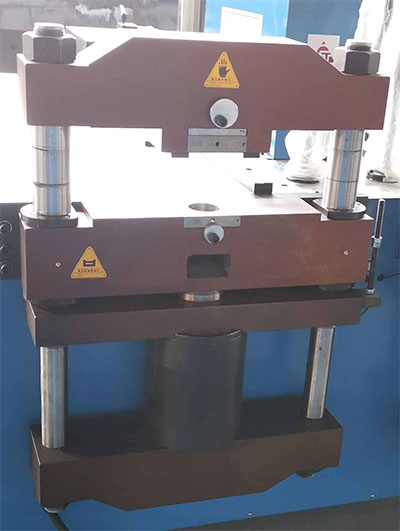

① 沖孔單元：采用立柱式整體封閉結構，其設計新穎獨特，外形美觀大方，整體剛性強，制造精度高，模座簡固。沖孔單元可以快速的抽換模具無需工具，通過更換模具能完成銅棒的沖圓孔、長圓孔、方孔、壓花、壓平、倒角、剪銅棒等工藝。
②剪切單元：剪切單元采用圓形整體封閉結構，受力合理，能有效保證長期使用不變形。采用沖剪方式，端面垂直度得到保障，工件無變形，且端面光亮美觀。采用單剪方式，剪切無廢料，可節省原材料。
③折彎單元：折彎單元采用整體鑄造開式結構，保證折彎剛性和工件加工作業時取放方便。模具簡單，更換方便。
④采用節能保護裝置。開機后，如10分鐘（時間可通過設定更改）無人操作，電機油泵組將停止運行進入休眠狀態，以利于節約能源。喚醒時只需踏一下腳踏開關即可進行加工。
⑤控制面板、人機界面：軟件操作簡單，具有存儲功能，便于重復操作，加工控制采用數控方式，加工精度高。
例如下圖分別輸入L1、L2、L3、L4，設備自動計算下料長度、折彎角度、折彎點。避免人為使用計算器進行復雜計算，同時可以讓初學者不廢一根銅棒做出和老師傅一樣的合格產品。
限位折彎
列表折彎
二、主要技術參數
|
沖孔單元 |
|||||||
|
名目 |
單位 |
材料 |
銅棒直徑 |
銅排厚 |
|||
|
沖孔能力 |
mm |
銅/鋁 |
25（可訂制模具） |
20 |
|||
|
銅排最大沖孔 |
Ф |
Ф32（厚度≤10mm） Ф25（厚度≤15mm） |
|||||
|
最大沖裁力 |
kN |
600 |
|||||
|
油缸行程 |
mm |
50 |
|||||
|
壓平與剪斷 |
單位 |
材料 |
銅棒直徑 |
壓平長度 |
壓平厚度（例） |
||
|
mm |
銅/鋁 |
25 |
45 |
20到12，10到3 |
|||
|
剪切單元 |
|||||||
|
名目 |
單位 |
材料 |
銅排厚/寬 |
||||
|
剪切能力 |
mm |
銅/鋁 |
20/260 |
||||
|
最大壓力 |
kN |
300 |
|||||
|
油缸行程 |
mm |
50 |
|||||
|
折彎能力 |
|||||||
|
名目 |
單位 |
材料 |
直徑 |
銅排厚/寬 |
折彎精度 |
||
|
折彎能力 |
mm |
銅/鋁 |
25（可訂制模具） |
16/260 |
±0.5° |
||
|
最大折力 |
kN |
300 |
|||||
|
油缸行程 |
mm |
240 |
|||||
三、隨機配件
沖孔模具：可訂制

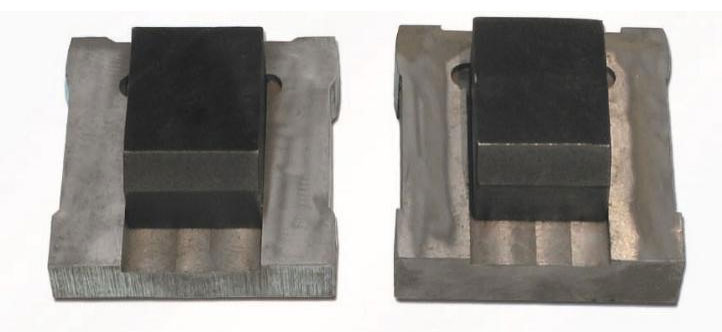

壓平模具：

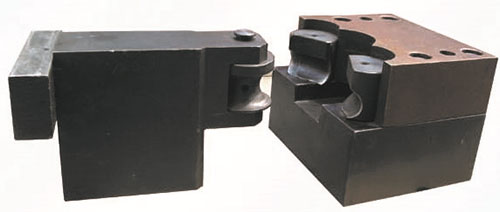

折彎模具：

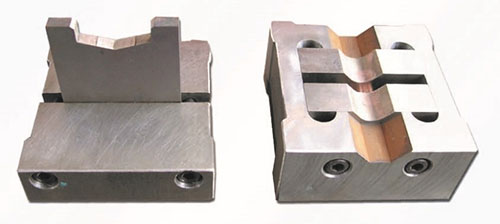

剪切模具：
樣件展示
