數控母線折彎機GJCNC-BB
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數

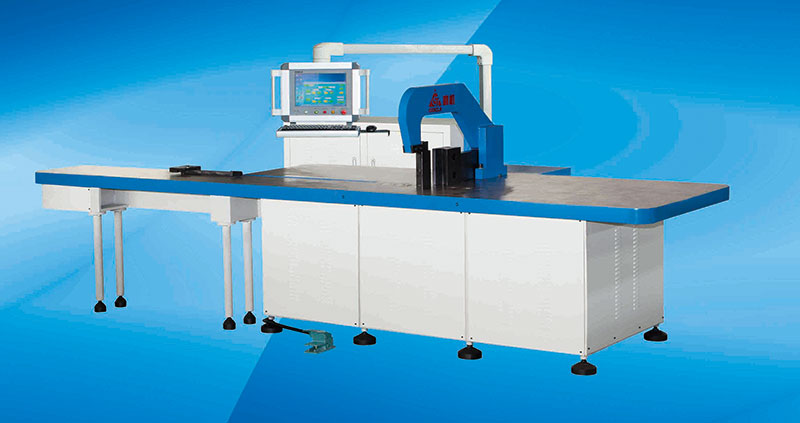

數控母線液壓折彎機GJCNC-BB
一、主要性能特點

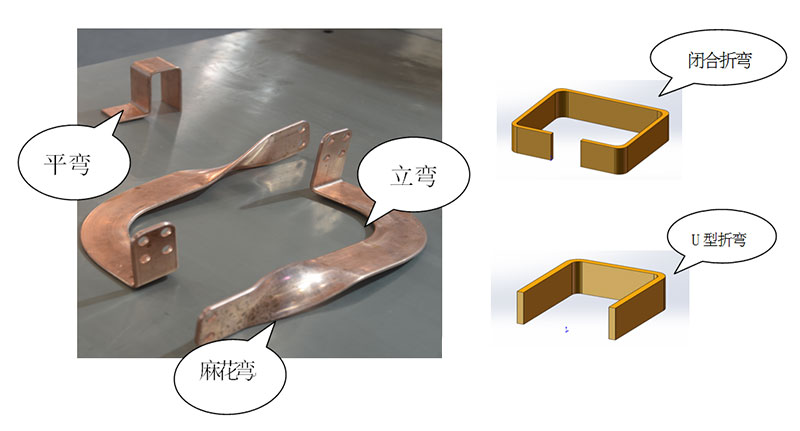

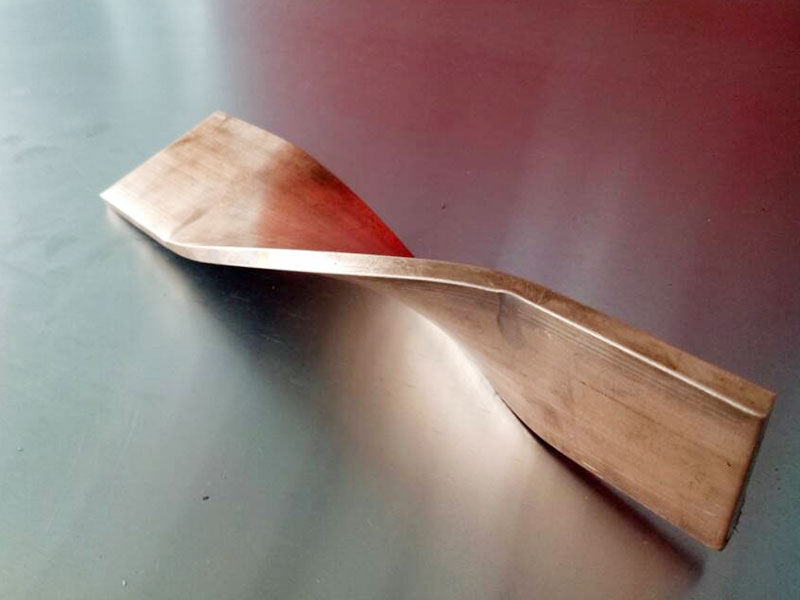

1）折彎機設置各種折彎類型：平彎、立彎、麻花彎、閉合折彎、U型折彎等。
2）采用閉式折彎機構， X軸使用精密直線導軌，保證加工精度，避免開式折彎的弊端，保證加工角度在寬度方向的一致。
3）折彎Y軸采用液壓控制，折彎精度高，穩定性高。
4）X軸最大行程2000mm，使單邊加工長度增大，提高工件的加工范圍。
5）折立彎（選配）時，本機模具有自動夾緊和釋放功能，保證加工平面的平整度，減少彎曲弧形的損傷。
6）使用的軟件可與沖剪機聯網使用，對于彎曲次數較多的工件，能自動尋找折彎次序，實現編程自動化，能模擬折彎過程，根據模擬的折彎次序放置母排，避免折彎彎曲位置錯誤。
7）設備臺面采用高精度臺面，有效減少銅母線與設備臺面的摩擦，更好的保護銅母線的表面。

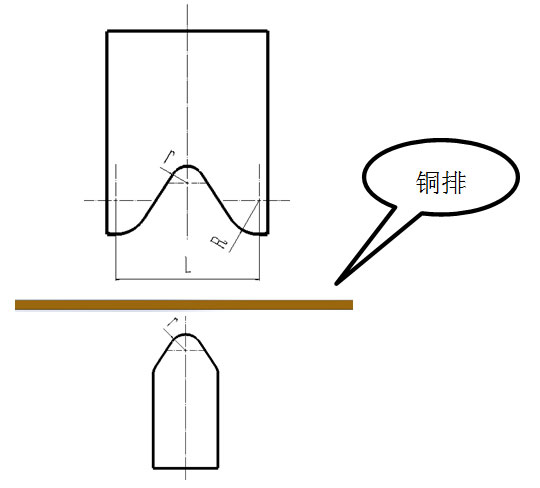

平彎加工工藝數據
|
序號 |
凸模（折的R角） |
凹模 |
|
|
1 |
r |
L |
R |
|
10 |
85 |
20 |
|
|
8 |
|||
|
2 |
6 |
40 |
8 |
|
5 |
|||
|
無壓痕 |
|||
|
1 |
10 |
80 |
3 |
|
2 |
5 |
60 |
3 |
二、主要技術參數
|
名稱 |
單位 |
參數 |
|
公稱力 |
kN |
400 |
|
折彎精度 |
゜ |
±0.3 |
|
折彎最大行程 |
mm |
250 |
|
側擋料行程 |
mm |
2000 |
|
側擋料最大移動速度(X軸) |
m/min |
15 |
|
折彎頭(Y軸) |
m/min |
快速5，慢速1.25 |
|
U型折彎內寬最小 |
mm |
40(注：需要更小尺寸時請技術咨詢我公司) |
|
最大折彎角度 |
゜ |
90 |
|
平彎(寬度×厚度) |
mm |
200×15 |
|
立彎(寬度×厚度) |
mm |
120×15 |
|
電源總功率 |
kW |
7.2 |
|
主機外形尺寸：長×寬 |
mm |
4150×1590 |
|
總重量 |
kg |
2700 |

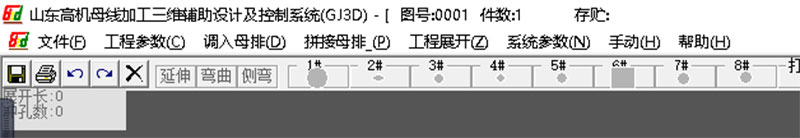

三、GJ3D功能介紹

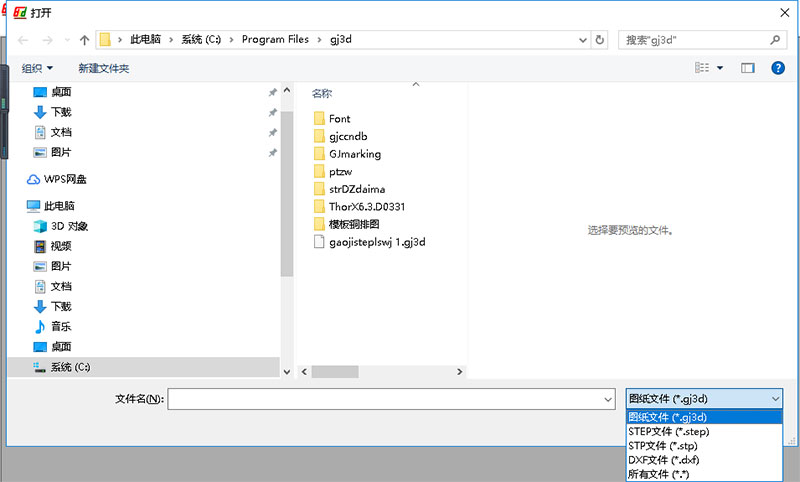

1）GJ3D軟件可導入二維dxf、三維stp或step格式的圖紙文件。兼容CAXA/CAD/solidworks等畫圖軟件?？梢员４婕庸D紙，下次加工直接從GJ3D軟件中打開。也可以直接導入需要加工的圖紙（二維文件類型DXF文件，三維文件類型STP或STEP文件）。
2）在軟件中需要創建新圖紙時，點擊文件“新建”，根據“工程參數”設置排寬和排厚，然后 “延伸”自己需要的長度。此時得到一個三維實體銅排。操作簡單，提高工人工作的效率，大大減少在軟件中消耗的學習時間。
3）調入母排：軟件中自有折彎模型，直接調入模型文件，后期可以根據客戶需求增加模型庫。
①調入母排-1（M）：平行彎、直角彎、平行立彎、單直角彎、雙平行彎、中起平行彎、直角U型彎、直角+平行彎。

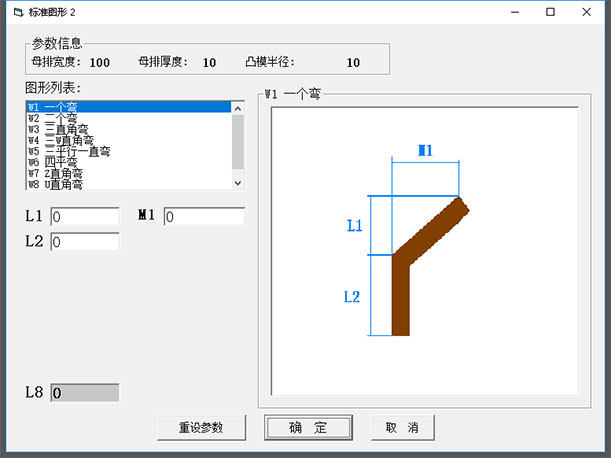

②調入母排-2（N）：一個彎、兩個彎、三直角彎、三平行一直彎、四平彎、Z直角彎、U直角彎、角度直角彎。

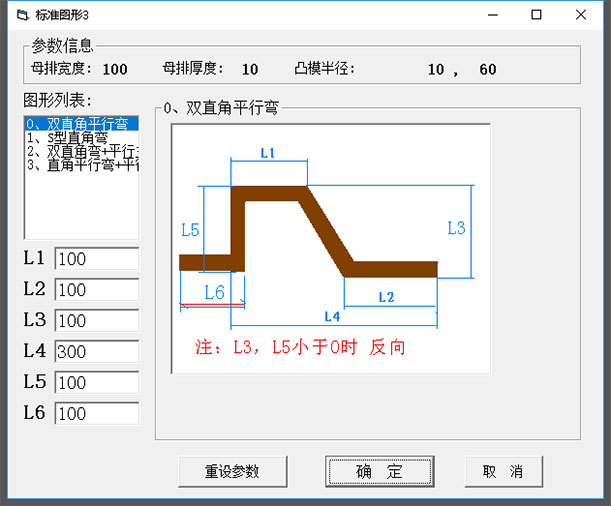

③調入母排-3（O）：雙直角平行彎、S型直角彎、雙直角彎+平行立彎、直角平行彎+平行立彎。

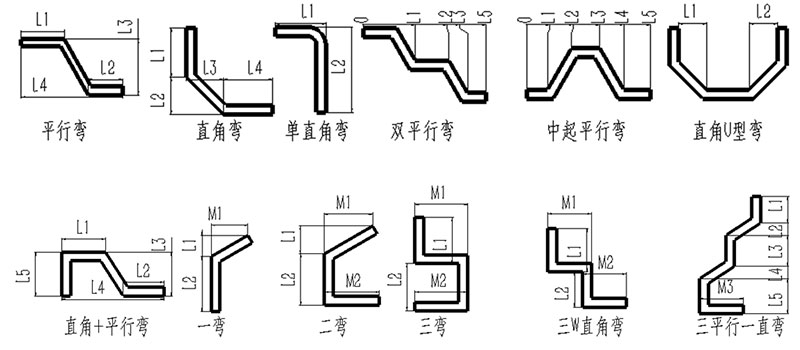

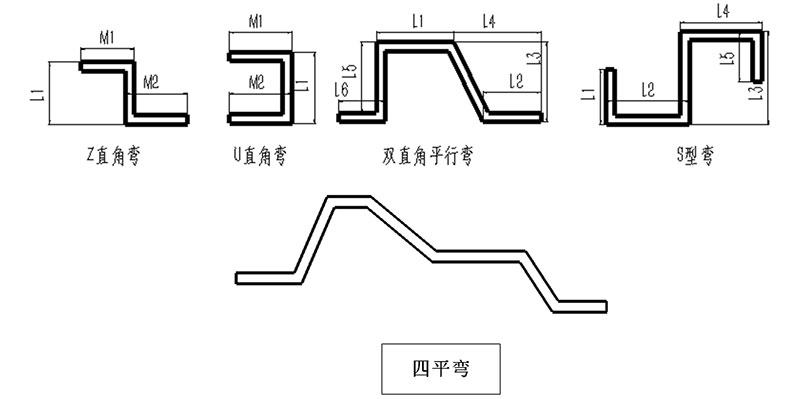

折彎模型

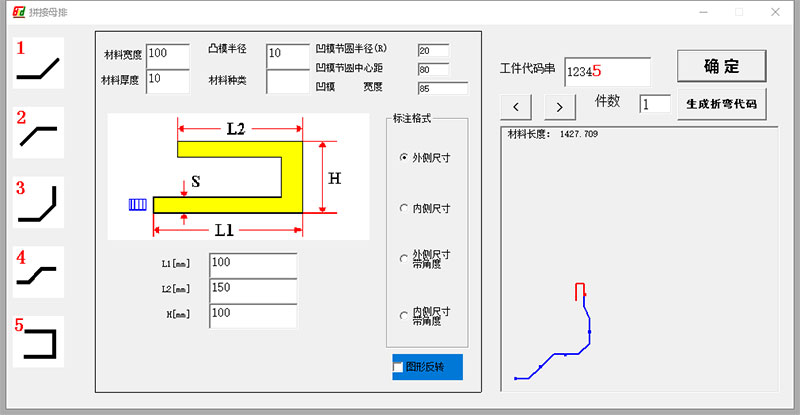

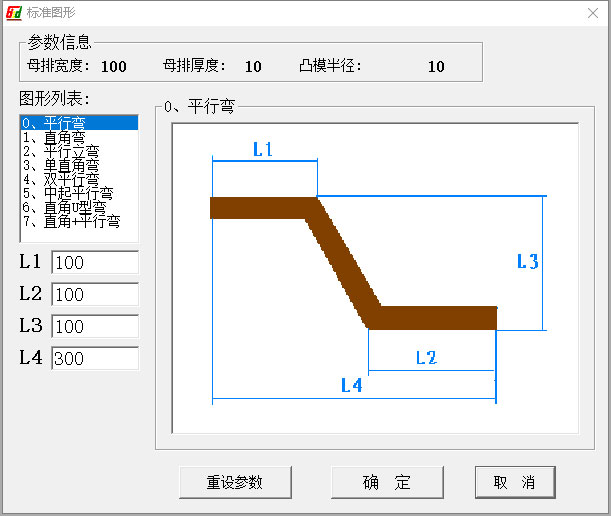

4）拼接母排：該功能有五種彎可以選擇，在一件母排中最多任意選擇12個彎。
工作欄中自行選擇排厚、排寬，及需要的凸模半徑。根據圖中輸入相關的尺寸，在工件代碼串中輸入折彎類型，下方空白處會有圖形顯示，點擊“確定”即可顯示三維操作實體。

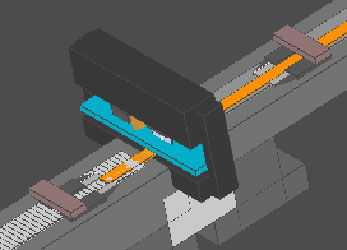

5）加工前的模擬：需要加工的圖紙完成后，點擊“工程展開”然后點擊上方的“沖剪代碼”出現一工作欄上方的“模擬”按鈕點開即可，如下圖
此功能安全可靠，在工作中如果操作不熟，可以先模擬一下，了解工作步驟，對今后的加工更加了解熟練。
四、主要配套模具清單
平 彎 模 具：2付
自動立彎模具：1付

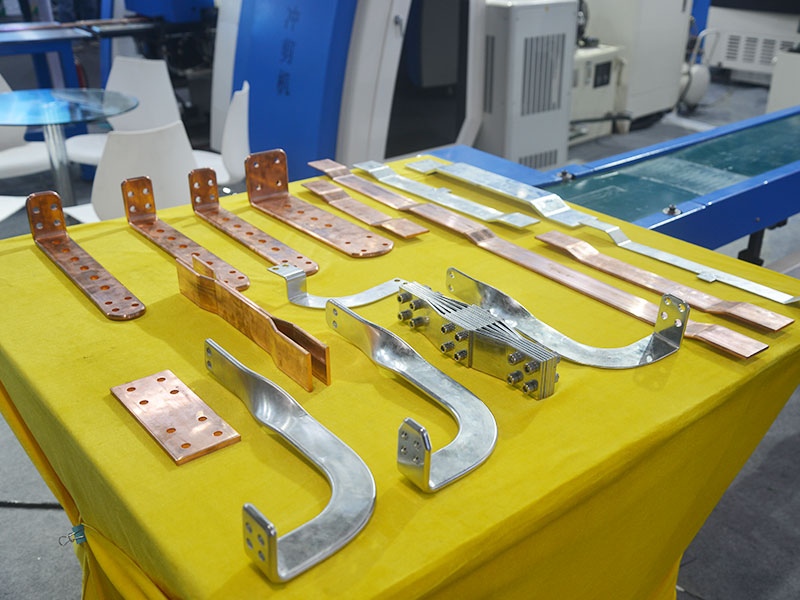

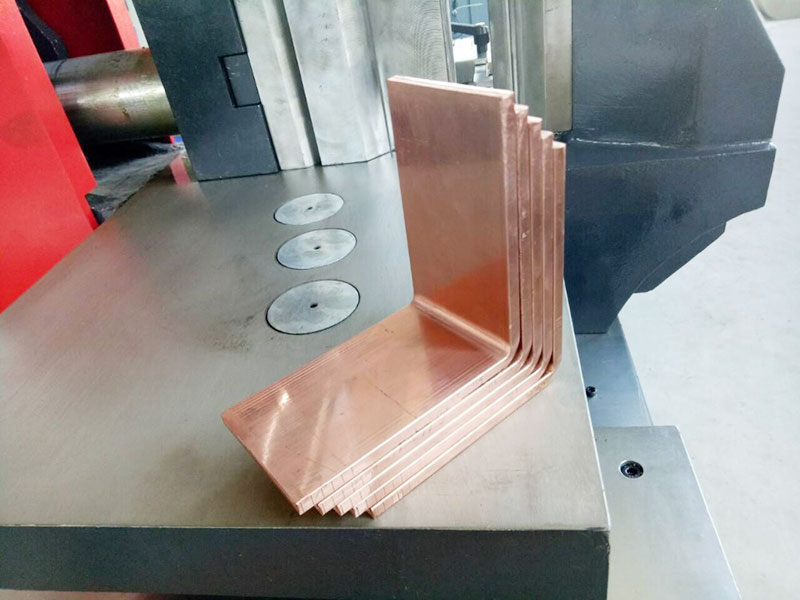

樣件展示
